Cách nhiệt đường ống Chiller, Boiler là một trong những yếu tố kĩ thuật cần được quan tâm thiết kế thật cẩn thận. Trong các hệ thống HVAC, đường ống Chiller và Boiler là “mạch máu” vận chuyển nước lạnh và nước nóng đến khắp công trình. Do sự chênh lệch nhiệt độ lớn giữa chất lỏng bên trong và môi trường bên ngoài, việc cách nhiệt đường ống đóng vai trò then chốt, không chỉ giúp duy trì hiệu suất hệ thống mà còn ngăn chặn những sự cố nghiêm trọng như hao phí năng lượng, đọng sương gây hư hỏng kết cấu công trình.

Bài viết dưới đây của Bảo Hưng sẽ giúp bạn hiểu rõ tầm quan trọng của việc cách nhiệt đúng chuẩn, từ nguyên lý hoạt động, cách lựa chọn vật liệu, đến bảng tra độ dày cách nhiệt theo nhiệt độ, đảm bảo hệ thống HVAC hoạt động hiệu quả, bền vững và an toàn.

1. Một số thiệt hại khi cách nhiệt không đúng cách, cách nhiệt thiếu

Vai trò quan trọng của cách nhiệt đường ống đúng kỹ thuật Cách nhiệt ống nước Chiller, Boiler là một trong những yếu tố kỹ thuật cần được quan tâm thiết kế cẩn thận. Vì nếu cách nhiệt không đúng cách hoặc cách nhiệt thiếu sẽ gây nên những thiệt hại lớn như:

• Hao phí năng lượng: Một trong những thiệt hại rõ rệt nhất là việc hao phí năng lượng lạnh hoặc nhiệt. Khi lớp cách nhiệt không đủ dày hoặc bị hở, nhiệt độ bên trong đường ống sẽ bị thất thoát ra môi trường bên ngoài. Điều này khiến hệ thống phải hoạt động liên tục ở công suất cao để bù lại lượng nhiệt thất thoát, từ đó gây lãng phí điện năng đáng kể. Ngược lại, nếu cách nhiệt quá dày cũng sẽ gây tốn kém chi phí vật tư và không gian lắp đặt.
• Hư hỏng vật liệu và kết cấu: Đối với các đường ống Chiller (nước lạnh), nếu lớp cách nhiệt không kín khít hoặc không đủ dày, hiện tượng đọng sương sẽ xảy ra. Hơi ẩm trong không khí sẽ ngưng tụ trên bề mặt ống, tạo thành những giọt nước nhỏ giọt xuống. Tình trạng này không chỉ gây mất thẩm mỹ mà còn làm mục trần thạch cao, hư hỏng các thiết bị điện tử, nội thất và tạo điều kiện cho nấm mốc phát triển, gây ảnh hưởng xấu đến sức khỏe người sử dụng.

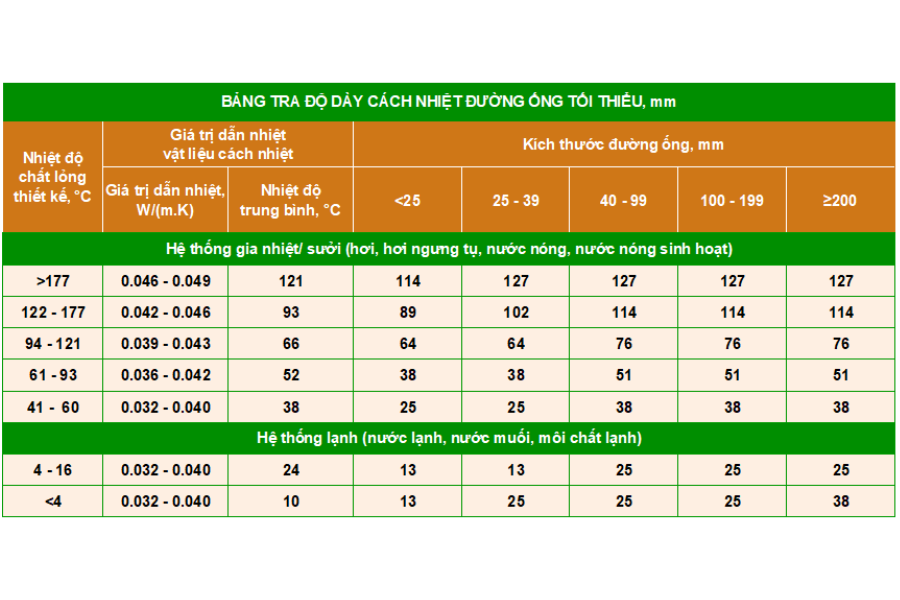

2. Bảng xác định độ dày cách nhiệt đường ống theo nhiệt độ

Bảng tra độ dày cách nhiệt này sẽ rất giúp ích cho các kỹ sư thiết kế, kỹ sư giám sát hệ thống Chiller, Boiler trong việc thiết kế và kiểm tra độ dày cách nhiệt tránh hao phí năng lượng và sự cố xảy ra.

3. Nguyên lý hoạt động và yêu cầu kỹ thuật trong cách nhiệt ống Chiller, Boiler

Đường ống trong hệ thống Chiller mang nước lạnh (thường từ 5–7°C) để cung cấp cho các thiết bị làm mát như AHU, FCU. Trong khi đó, đường ống Boiler vận chuyển nước nóng (từ 60–90°C) phục vụ cho các nhu cầu sưởi ấm, sản xuất hoặc nước sinh hoạt. Chính vì sự chênh lệch nhiệt độ lớn giữa môi trường và chất lỏng trong đường ống, nếu không được cách nhiệt đúng cách, hệ thống sẽ gặp các sự cố nghiêm trọng:

• Đối với ống nước lạnh (Chiller): Hơi nước trong không khí sẽ ngưng tụ trên bề mặt đường ống không được cách nhiệt đúng tiêu chuẩn, gây hiện tượng “đổ mồ hôi”, đọng nước làm mục trần, phá hủy tường, gây ẩm mốc, ảnh hưởng mỹ quan và sức khỏe.

• Đối với ống nước nóng (Boiler): Nếu không được cách nhiệt, lượng nhiệt thất thoát ra môi trường rất lớn, gây lãng phí năng lượng, giảm hiệu suất hệ thống và có thể gây nguy hiểm nếu người chạm vào ống.

Do đó, tiêu chuẩn cách nhiệt đúng kỹ thuật giúp duy trì hiệu suất hệ thống, giảm tiêu thụ điện, tăng độ bền vật liệu, và đảm bảo an toàn cho người sử dụng.

4. Các yếu tố ảnh hưởng đến việc lựa chọn độ dày cách nhiệt

Độ dày cách nhiệt không thể chọn tùy tiện. Việc lựa chọn đúng phải dựa trên các yếu tố kỹ thuật sau:

• Nhiệt độ chất lỏng trong ống: Càng chênh lệch so với nhiệt độ môi trường thì yêu cầu cách nhiệt càng cao. Đối với Chiller, nhiệt độ nước lạnh thấp nên dễ đọng sương, cần lớp cách nhiệt dày hơn. Với Boiler, lớp cách nhiệt cần chịu nhiệt và giới hạn thất thoát nhiệt tối đa.

• Kích thước và vật liệu ống: Ống có đường kính lớn thường có tỷ lệ truyền nhiệt cao hơn và cần lớp cách nhiệt dày hơn. Vật liệu kim loại (như thép) có độ dẫn nhiệt cao cũng cần cách nhiệt tốt hơn.

• Vị trí lắp đặt: Nếu ống được lắp ngoài trời hoặc trong khu vực thông thoáng có độ ẩm cao, cần lớp cách nhiệt dày hơn, có khả năng chống nước, chống tia UV và chịu va đập cơ học.

• Yêu cầu thẩm mỹ và độ bền: Trong khu vực kỹ thuật, đôi khi thẩm mỹ không quan trọng, nhưng trong không gian công cộng hoặc hầm kỹ thuật có hệ thống HVAC phức tạp, nên chọn vật liệu cách nhiệt có lớp phủ bên ngoài đẹp, dễ vệ sinh và bền lâu.

5. Các loại vật liệu cách nhiệt phổ biến cho hệ thống ống Chiller và Boiler

Đối với ống Chiller:

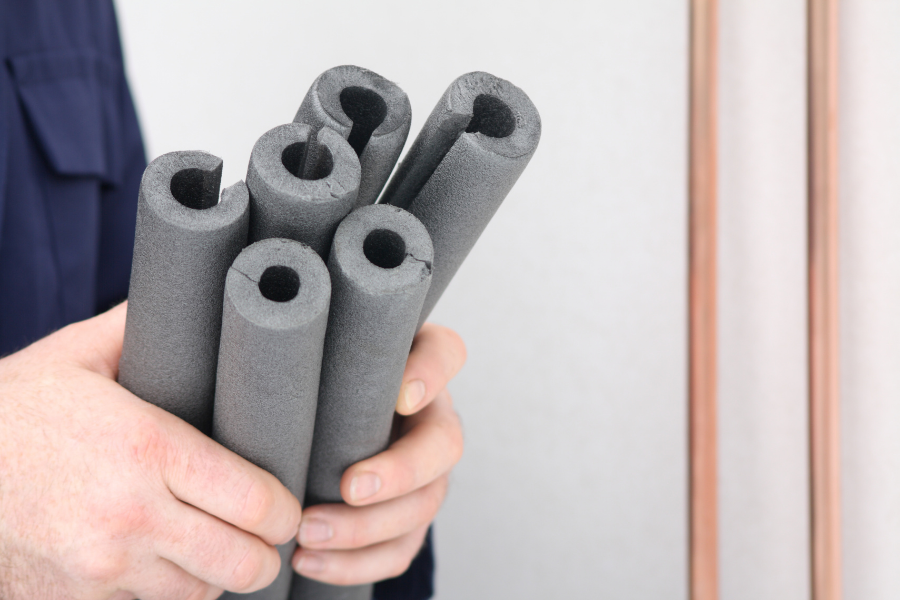

• Cao su lưu hóa (NBR/PVC): Khả năng chống ngưng tụ và chống ẩm cao, hệ số dẫn nhiệt thấp (0.032–0.035 W/m·K). Dễ thi công và linh hoạt. Có thể chọn loại có lớp phủ bạc hoặc PVC chống cháy, tăng tính thẩm mỹ và độ bền.

• Bọt PE (Polyethylene): Giá thành rẻ hơn cao su lưu hóa, nhưng khả năng chống ẩm kém hơn, thích hợp với các công trình nhỏ, tải không quá cao.

Đối với ống Boiler:

• Bông khoáng (Rockwool): Chịu nhiệt cao lên tới 850°C, hệ số dẫn nhiệt khoảng 0.035–0.040 W/m·K. Thường được bọc thêm lớp nhôm hoặc tôn kẽm bên ngoài để chống rơi vụn, bảo vệ khỏi môi trường và tăng khả năng chịu va chạm.

• Bông thủy tinh (Glasswool): Chịu nhiệt đến 250–400°C, nhẹ và linh hoạt. Cần bọc kín bằng tôn hoặc PVC để giữ vật liệu ổn định lâu dài.

6. Hướng dẫn áp dụng bảng tra độ dày cách nhiệt theo nhiệt độ

ASHRAE và một số nhà cung cấp vật liệu cách nhiệt uy tín thường có bảng tra độ dày cách nhiệt theo đường kính ống và nhiệt độ vận hành. Ví dụ:

Việc áp dụng bảng tra sẽ giúp kỹ sư lựa chọn nhanh, chính xác và phù hợp với điều kiện kỹ thuật cụ thể.

7. Lưu ý khi thi công và kiểm tra cách nhiệt

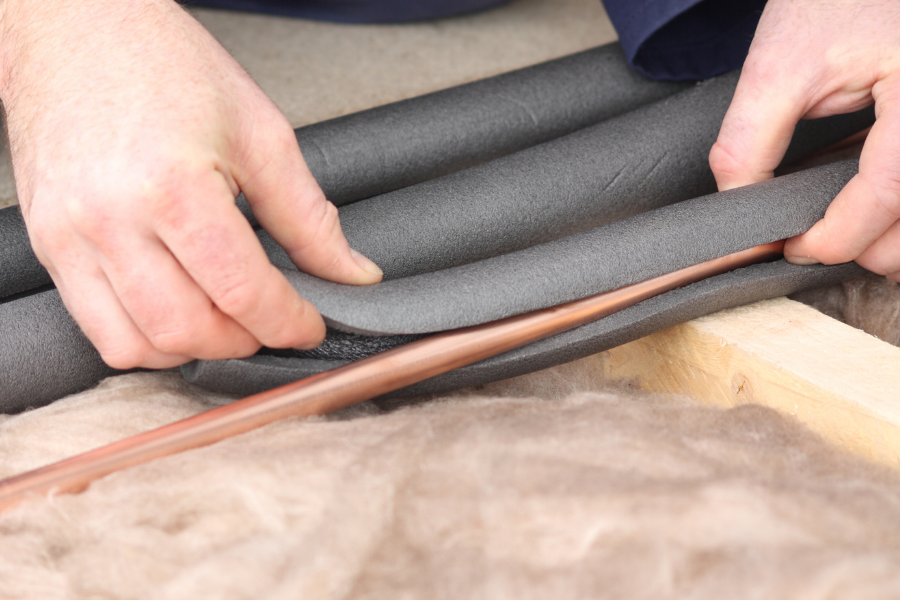

• Thi công kín khít: Việc thi công cách nhiệt phải đảm bảo kín khít hoàn toàn, không để hở tại các mối nối, khớp nối hoặc vị trí uốn cong. Đây là những điểm yếu dễ gây thất thoát nhiệt và đọng sương. Tại các vị trí này, cần sử dụng keo hoặc băng keo chuyên dụng để dán kín, tạo thành một lớp bảo vệ liên tục. Một lỗi nhỏ trong khâu thi công cũng có thể làm giảm đáng kể hiệu quả của toàn bộ hệ thống.

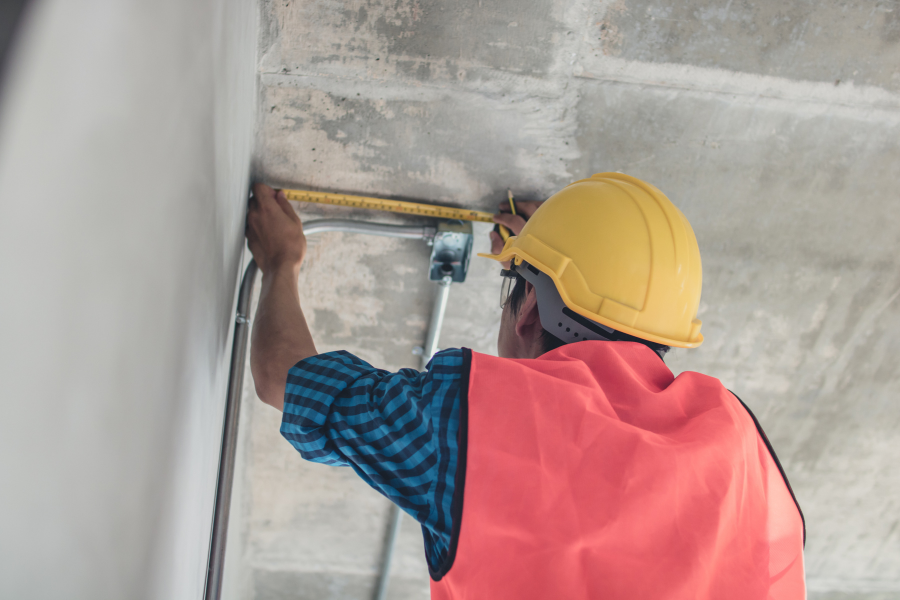

• Bảo trì định kỳ: Bạn nên kiểm tra lớp cách nhiệt định kỳ, đặc biệt là sau khi có các công việc thi công khác có thể làm ảnh hưởng đến đường ống. Tần suất kiểm tra lý tưởng là hàng quý. Nếu phát hiện lớp cách nhiệt bị hư hỏng, bong tróc hoặc rách, cần thay thế hoặc vá sửa kịp thời để tránh tình trạng nhiệt độ thất thoát và đọng sương lan rộng.

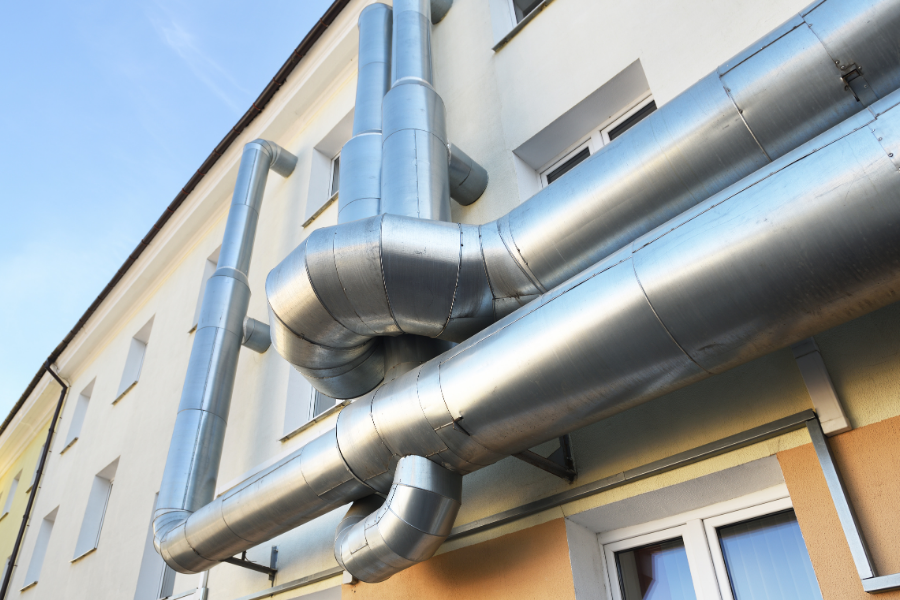

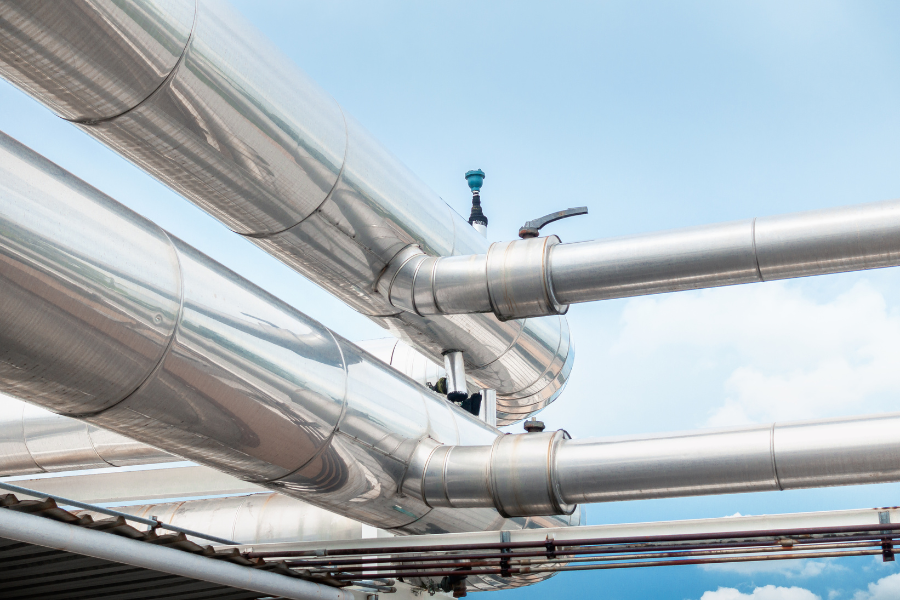

• Bọc ngoài bảo vệ: Với những đường ống lắp đặt ở khu vực dễ tiếp xúc hoặc chịu tác động từ môi trường bên ngoài như ngoài trời hoặc khu vực có mật độ đi lại cao, bạn nên bọc thêm một lớp bảo vệ bên ngoài. Lớp bảo vệ bằng tôn hoặc lớp phủ PVC không chỉ giúp tăng độ bền cho vật liệu cách nhiệt mà còn bảo vệ chúng khỏi các tác động cơ học, tia UV và tăng tính thẩm mỹ cho công trình.

Với những thông tin mà Bảo Hưng cung cấp trên mong rằng sẽ hữu ích với bạn. Nếu bạn vẫn còn thắc mắc hay quan tâm tới dịch vụ thiết kế thi công hệ thống điều hòa, cấp khí tươi thì hãy đặt tư vấn online ngay nhé !
